设备扫码配网

对应示例：examples/posix/pair/scan-by-device/

本章介绍如何通过扫描涂鸦 App 生成的二维码，完成设备的配网激活流程。

使用这种配网方式时，需要设备带摄像头功能，可以扫描 App 生成的二维码，如果设备没有摄像头硬件，则无法使用此配网方式。

涂鸦 App 在配网流程中会生成一个包含 Wi-Fi 凭据和激活 Token 的二维码，设备端用摄像头扫描该二维码即可完成免手动输入的自动激活。

激活成功后，云端会为设备分配 devid、secret_key、local_key，后续使用 iot_client_init() 以及 AI SDK 接口时均需使用这三个字段。

App 侧操作流程

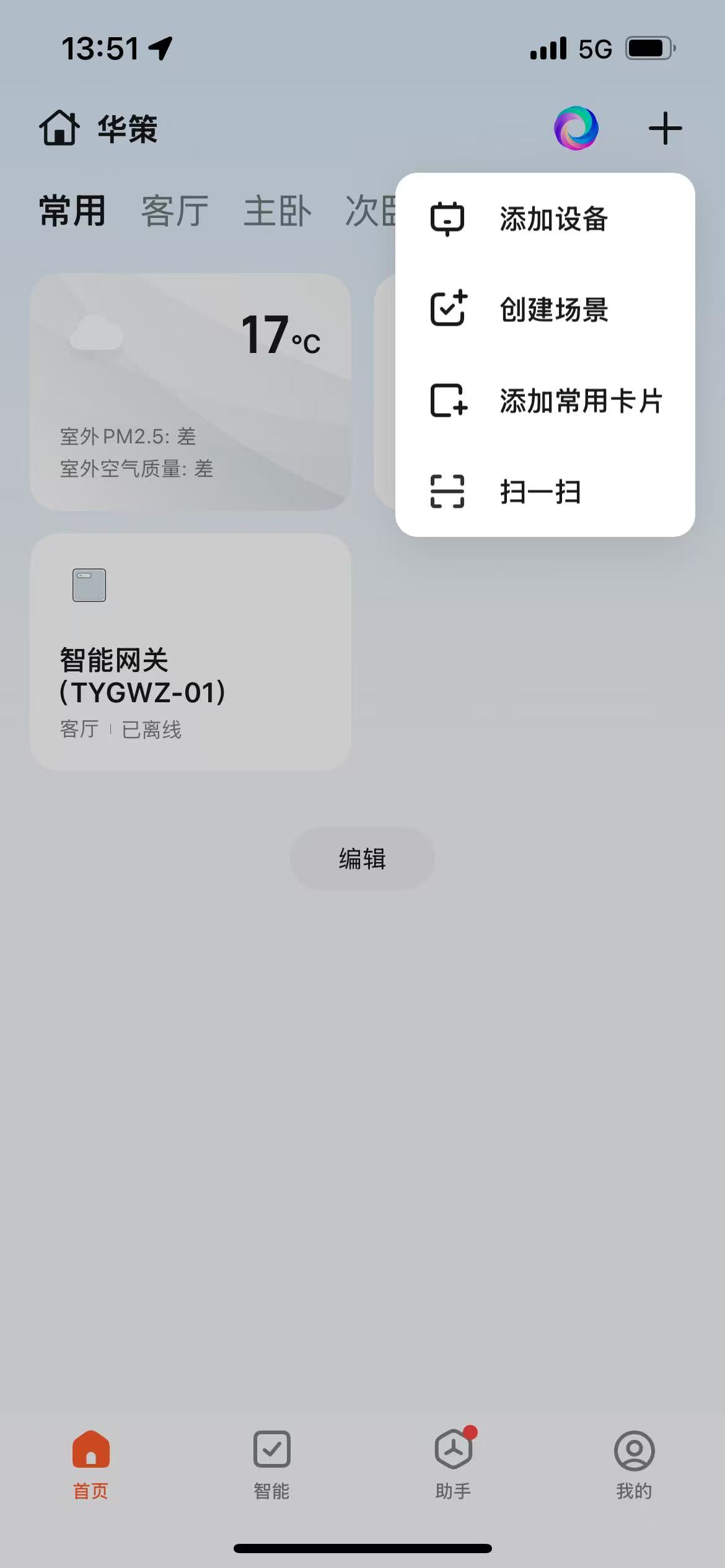

第一步： 在涂鸦 App 首页点击右上角 "+"，选择 "添加设备"。

添加设备入口

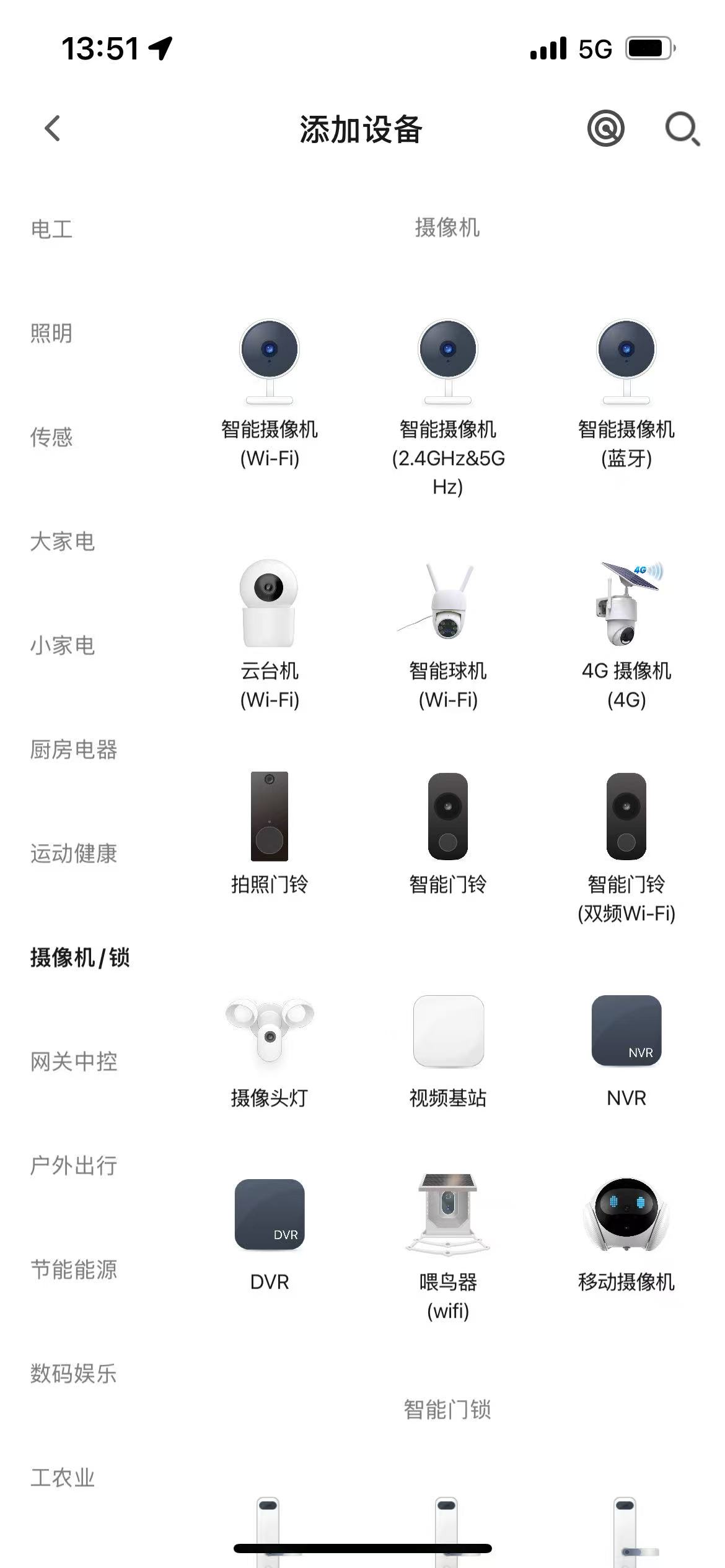

第二步： 在设备类别列表中选择对应的产品品类（例如：摄像机 → 智能摄像机 Wi-Fi）。

选择产品品类

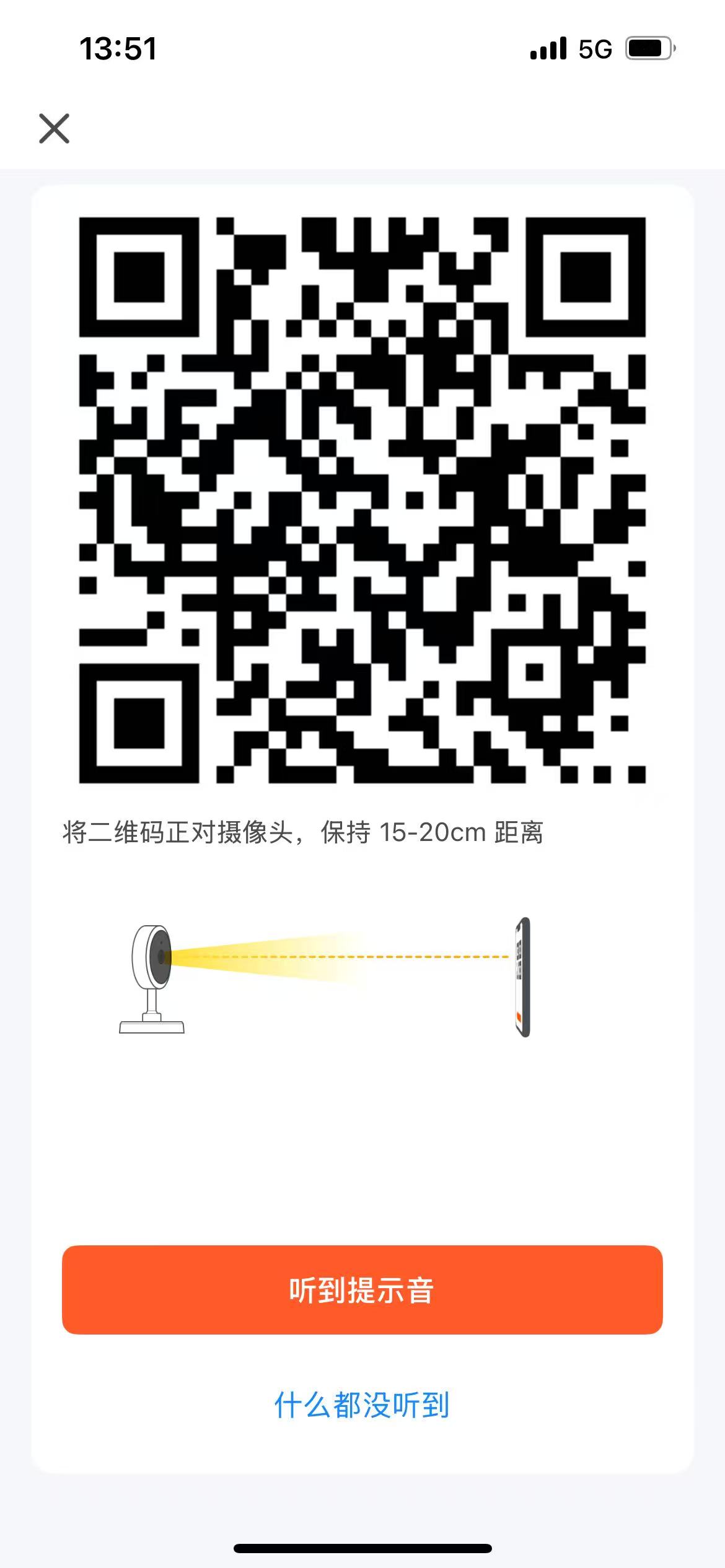

第三步： App 显示配网二维码，提示用户将二维码对准设备摄像头，保持 15-20cm 距离，等待设备发出提示音。

配网二维码

二维码内容是一段固定格式的 JSON 字符串：

{"s":"<SSID>","p":"<password>","t":"<token>"}

其中：

字段	说明
`s`	Wi-Fi SSID
`p`	Wi-Fi 密码
`t`	涂鸦云激活 Token（前两字符编码 Region）

设备侧实现流程

stbi_load(jpg_path)                          // 1. 解码 JPEG -> 灰度像素缓冲
        |
        v
quirc_resize / quirc_begin / quirc_end       // 2. quirc 定位并解码二维码
quirc_decode()
        |
        v
json_get_str("s") / ("p") / ("t")           // 3. 解析 JSON，提取 SSID / 密码 / Token
        |
        v
iot_client_init_on_boarding_with_token()     // 4. 用 Token 激活设备，获得 devid 等凭据
        |
        v
iot_client_get_session_token()               // 5. 验证云端连通性，获取 AI 会话令牌
        |
        v
iot_client_deinit()                          // 6. 清理资源

关键 API

`iot_client_init_on_boarding_with_token()`

iot_client_t *iot_client_init_on_boarding_with_token(
    const iot_on_boarding_config_t *config,
    const char *token);

跳过 MQTT 等待，直接使用已知 Token 发起激活请求。Region 由 Token 前两字符自动推导，无需手动指定。

iot_on_boarding_config_t 主要字段：

字段	说明
`uuid`	设备 UUID（从涂鸦 IoT 平台申请的授权码）
`authkey`	设备 Auth Key
`product_key`	产品 PID
`firmware_key`	固件 Key（可为空）
`timeout_ms`	激活超时时间（毫秒）
`env`	环境：`PROD` / `PRE`

返回值： 成功返回 iot_client_t *，其中包含激活后的 devid、 secret_key、local_key，后续可直接用于初始化 iot_client_init()；失败返回 NULL。

运行示例

# 使用默认参数（代码内置的测试授权码 + res/qr.jpg）
./build/scan_by_device_pair_demo

# 指定参数
./build/scan_by_device_pair_demo ./res/qr.jpg <uuid> <authkey> <product_key> <firmware_key>

注意： 请在 examples/posix/ 目录下运行，默认路径 res/qr.jpg 才能正确解析。测试资源文件位于 examples/posix/res/ 目录中。

成功输出示例：

=== pair example ===
QR image     : res/qr.jpg
UUID         : tuyaXXXXXXXXXXXX
Product key  : p891xbkosae0dgda

[pair] Image loaded: qr.jpg (400x400)
[pair] QR payload: {"s":"MyWiFi","p":"password123","t":"AY..."}
[pair] SSID    : MyWiFi
[pair] Password: password123
[pair] Token   : AY...
[pair] Starting on-boarding with token...
[pair] Activation successful!
[pair] devid      : <device_id>
[pair] secret_key : <secret_key>
[pair] local_key  : <local_key>
[pair] Session token acquired (len=1234)

激活成功后，请将输出的 devid、secret_key、local_key 保存到设备持久化存储中，后续通过 iot_client_init() 直接使用，无需重复配网。

注意事项

本示例使用 stb_image 从文件加载图片，实际产品中替换为摄像头实时帧即可，只需将像素数据写入 quirc_begin() 返回的缓冲区。
Token 具有时效性，App 显示二维码后需在有效期内完成扫码激活。
firmware_key 在大多数场景下可传空字符串。
